Indicador de nivel magnético Medidor de nivel de líquido Interruptores de nivel de flotador Transmisor de nivel de flotador

Información básica

N º de Modelo.	UHC-C
Clasificación del IP	IP68
Certificación	YO ASI
personalizado	personalizado
Tipo de fluido	Nivel de fluido corrosivo
Material corrosivo	Material anticorrosivo ABS
Material corrosivo 2	Medidor de nivel de línea de PTFE
Amable	Flotar
Estructura	Todo en uno
Rango	0-10m
Principio	Sensores magnéticos
Paquete de transporte	cajas de madera o cartón
Especificación	ANSI, DIN, JIS, VW u otros
Marca comercial	U-ideal
Origen	Porcelana
Código hs	90261000
Capacidad de producción	300 piezas/mes

Descripción del Producto

Indicador de nivel de tanque para líquidos-Indicador de nivel magnético de alta presión-medidor de nivel-cabezal rígido
Los medidores de nivel magnéticos de la serie UHC han sido utilizados por muchas empresas de todos los ámbitos de la química, industrias, petróleo, electricidad, alimentos, luz, medicina, metalurgia, fabricación de papel, etc. . No solo se puede mostrar directamente en el campo mediante dos colores, sino que también se pueden agregar equipos de control y alarma de punto superior e inferior, y eso puede realizar la función de control y alarma para el líquido en la caldera automáticamente. Este tipo de medidores de nivel también se puede conectar con un transductor de tipo UR para realizar una visualización analógica digital remota y una señal de salida de 4~20 mA.

Cómo funcionan los indicadores de nivel magnético

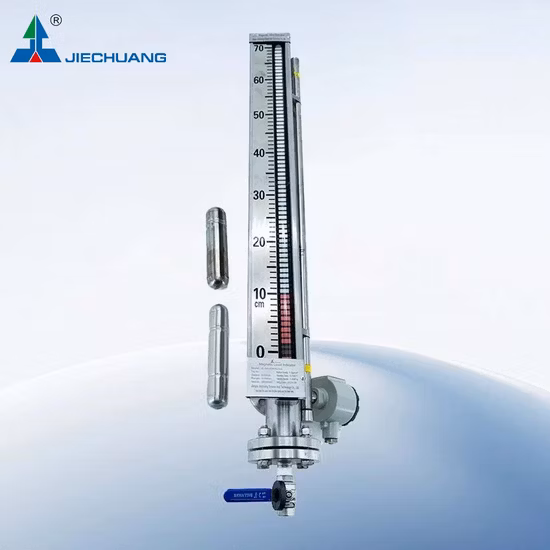

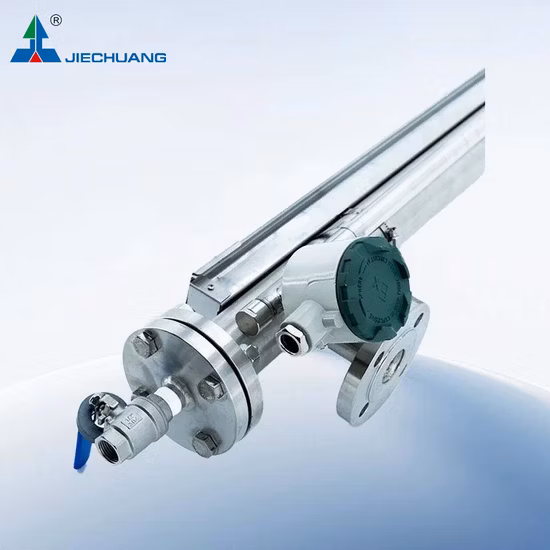

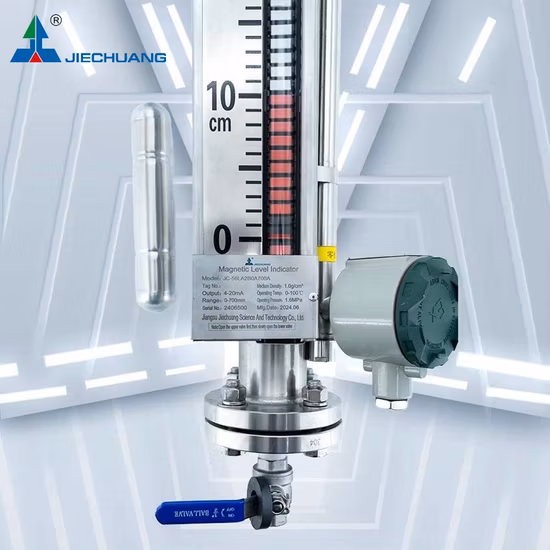

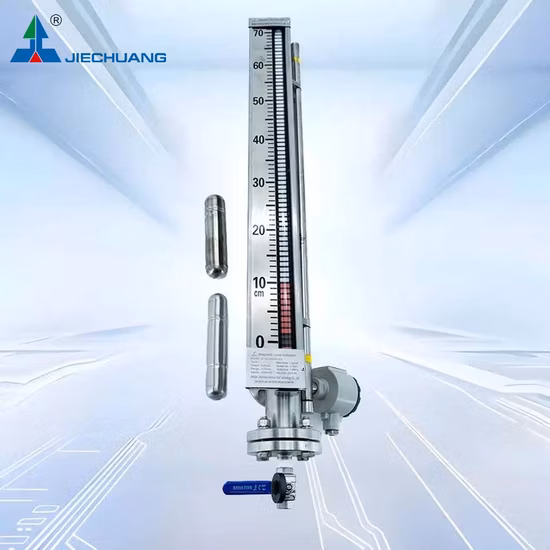

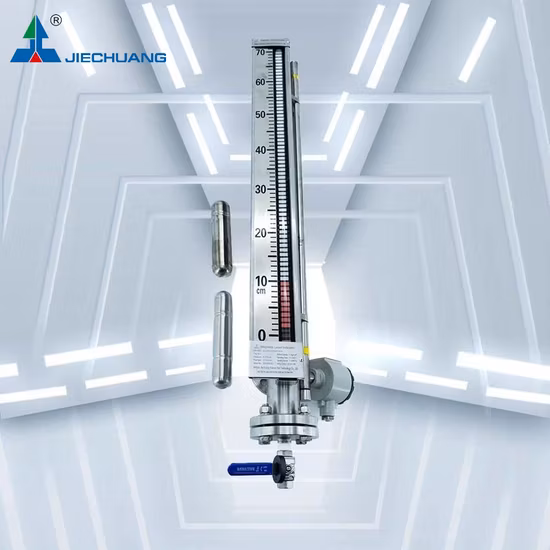

El indicador de nivel magnético UHC incorpora un flotador que contiene un imán integral. El flotador flotante sube y baja con el líquido o el nivel de interfaz, mientras que el imán 'voltea' la indicación montada externamente a la cámara. Las aletas indicadoras blancas y rojas representan aire y líquido o el nivel de interfaz respectivamente.
El indicador de nivel magnético se puede montar en varias orientaciones, generalmente en el costado o en la parte superior de un recipiente.
Sistema de imán
Cada una de las aletas de colores contiene un pequeño imán que gira 180o cuando pasa por la barra magnética dentro del flotador. El diseño de barra magnética no pierde la fuerza del campo magnético incluso a temperaturas de 450oC, lo que garantiza un funcionamiento continuo en las aplicaciones más extremas.
El campo magnético del riel de indicación está entrelazado por los imanes individuales en cada una de las aletas, lo que garantiza una buena indicación en las condiciones de funcionamiento más severas, como vibraciones, cambios rápidos en el nivel del líquido (aumento) y desgasificación/ebullición del producto.
flotadores
Los flotadores UHC están calibrados específicamente para adaptarse a las condiciones de la embarcación. Se tienen en cuenta la densidad, la presión de funcionamiento y la temperatura, lo que garantiza que el nivel inferido sea preciso y repetible.
Material de flotadores: SUS304, SUS316, PTFE, PP, Titanio.
Material anticorrosivo: como acero inoxidable SUS 304 o SUS316L, teflón PTFE, polipropileno (PP), FRP y tecnología avanzada. aplicación como la detección de rayos X, la soldadura por brochado con laminación en frío, todas aseguran que el producto se pueda adaptar a cualquier demanda en el sitio. Se puede agregar una válvula de descarga adicional en el tipo de sellado inferior del tubo cuando sea necesario. El producto personalizado está disponible para varios tipos de especificaciones especiales.

Indicadores de nivel magnéticos bicolor de montaje lateral tipo UHC-C
Indicadores de nivel magnético bicolor de montaje superior tipo UHC-D
Indicadores de nivel magnéticos bicolor con camisa de vapor tipo UHC-B
Medidores de nivel magnéticos bicolores de plástico reforzado con fibra de vidrio tipo UHC-F
Caldera tipo UHC-G especial con indicadores de nivel magnéticos bicolores
Medidores de nivel magnéticos bicolor de lectura remota eléctrica tipo UHC-Y.

1. Válvula de ventilación: para evitar el nivel de líquido falso, se puede instalar una válvula de ventilación en el medidor. Y para la caldera de tipo especial no es necesario instalar la válvula de ventilación. 2. Válvula de escape: para ventilar, tomar muestras, drenar y limpiar, también se pueden instalar válvulas de otro tipo. 3. Sistema de alarma de punto límite superior e inferior: para controlar el nivel límite del punto superior y el punto inferior. 4. sistema de calefacción y refrigeración: en circunstancias de alta o baja temperatura, entrada de vapor o agua enfriada para controlar la temperatura del fluido que fluye. 5. Tamaño de conexión del tubo de cubierta aislante; Banda de rodadura de tubo de 1/2 "; presión del calentador de vapor: ≤ 0,39
